| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | JCX |
| إصدار الشهادات: | CE ISO |
| رقم الموديل: | آلة تشكيل المدادة تشيكوسلوفاكيا |
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | USD27990-USD33599PER SET |
| تفاصيل التغليف: | عبوة قياسية جديرة بالبحر: مغطاة بغشاء بلاستيكي ، مثبتة في حاوية 40'gp |
| وقت التسليم: | 20 يوم عمل |
| شروط الدفع: | L / C ، T / T ، ويسترن يونيون |
| القدرة على العرض: | 50 مجموعة في الشهر |
| طلب: | لوحة البناء | آلة التفكيك: | 5 أطنان |
|---|---|---|---|
| لون الجهاز: | Cusotmized | ميناء التصدير: | ميناء تيانجين |
| سمك المادة: | 1.5-3.0 مم | مناسبة للمعالجة: | الصلب Glavanized |
| مادة البكرات: | GCR15 أو CR12 | إستعمال: | المدادة الثقيلة C أو Z |
| السعة الإنتاجية: | 20 م / دقيقة دون اللكم |

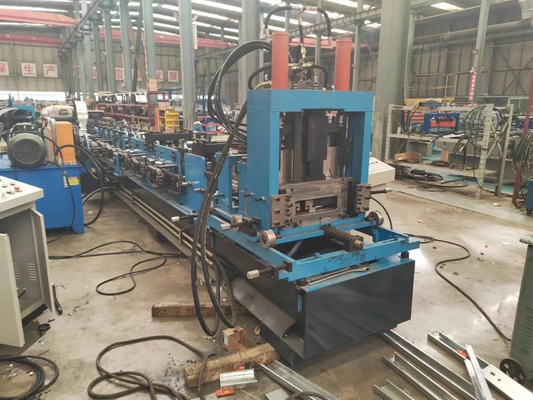

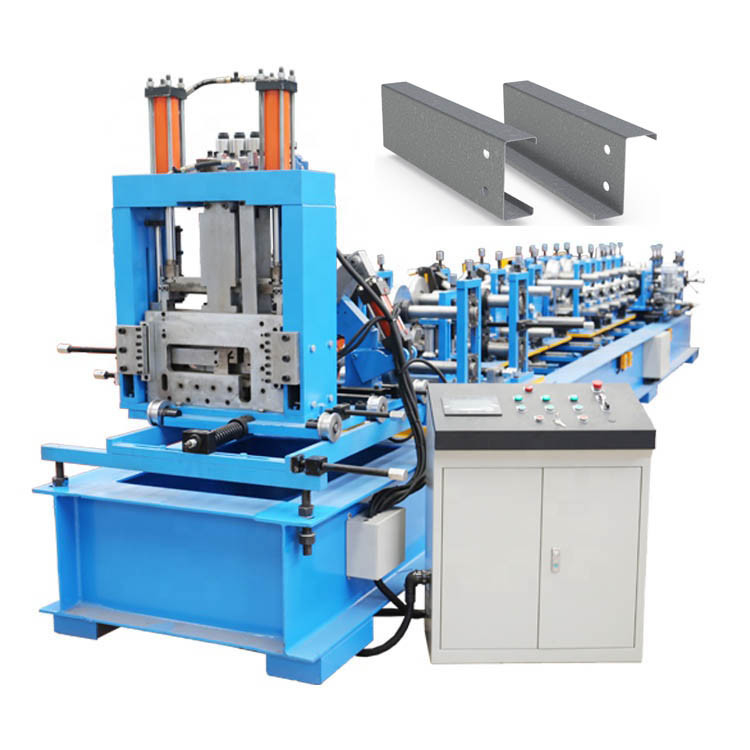

آلة تشكيل المدادة الثقيلة القابلة للتبديل C / Z الأوتوماتيكية بالكامل
إن آلة تشكيل القوائم C / Z الأوتوماتيكية هي عبارة عن معدات مهنية لتصنيع المدادة C للخدمة الشاقة والمدادة Z على حد سواء.
يتم استخدام فولاذ تشيكوسلوفاكيا على نطاق واسع في المدادات وعوارض الجدران لمباني الهياكل الفولاذية ، ويمكن أيضًا دمجها في دعامات السقف خفيفة الوزن والأقواس ومكونات المبنى الأخرى.بالإضافة إلى ذلك ، يمكن استخدامه أيضًا للأعمدة والعوارض والأذرع في التصنيع الميكانيكي الخفيف.

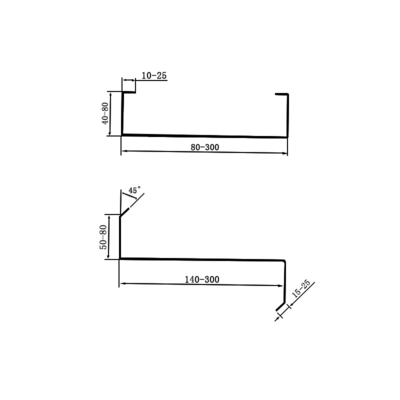

يمكن لآلة تشكيل المدادة CZ الخاصة بنا أن تصنع
C المدادة: 80-300 مم ، ارتفاع 40-80 مم.
Z purlin: 120-300mm ، الارتفاع: 40-80mm
سرعة التشكيل: 25m / min تعتمد على عدد ثقوب التثقيب.
1. تتكون من آلة تشكيل المدادة CZ:
| لا. | وصف | الكمية (مجموعة) | ملاحظة |
| 1 | 3T آلة فك اللفافة اليدوية | 1 | |
| 2 | جهاز التوجيه | 1 | وحدة كاملة كآلة رئيسية |
| 3 | نظام التشكيل الرئيسي | 1 | |
| 4 | نظام النقل | 1 | |
| 5 | المقصلة الهيدروليكية | 1 | |
| 6 | طاولة الدعم (3 م / قطعة ،) | 1 | |
| 7 | محطة هيدروليكية | 1 | |
| 8 | صندوق التحكم | 1 | |
| 9 | قطع غيار وأدوات | 1 | كقائمة إرفاق |
2. المعلمات الرئيسية لآلة تشكيل القوائم CZ:
| غرض | التكوينات | الأوصاف |
| مواد خام | مواد المعالجة | الألومنيوم ، PPGI ، ورقة / ملف GI (Q235 & Q195MPA) |
| سمك المادة | 1.5-3.0 مم ، قابل للتعديل | |
| عرض التغذية | حسب الموديلات | |
| العرض الفعال |
C80-300 مم وأحجام بين هذا النطاق. Z140-300mm ، أي أحجام بين هذا النطاق. الارتفاع: 45-80 ملم الشفة: 10-20 ملم |
|
| آلة التفكيك | سعة | 5 طن |
| طريقة الشد |
مصافحة مركز الروابط الأربعة مدعوم ظاهريًا |
|
| الفرامل | عقد مزدوج للمغزل | |
| آلة التشكيل الرئيسية | تغذية بلات | بكرات وأعمدة التوجيه |
| التسوية |
ما يصل إلى 3+ أسفل 4 بكرات + 2 محطتين إرشادية المواد: فولاذ عالي الجودة 45 # ، معالجة عالية التردد HRC58-62 ، معالجة خارجية دقيقة ، مطلي بالكروم بعد التلميع |
|
| خطوات / رمح |
عمود قيادة المحرك: 40Cr ، مواد أخرى 45 # فولاذ تكنولوجيا المعالجة: المعالجة بالتبريد والتلطيف HB210-230 + المعالجة الخشنة + الطحن الأسطواني + تلميع السطح بالكروم الصلب. |
|
| أسطوانة |
تعتمد الأسطوانات على فولاذ محمل وسطح كروم 0.03-0.05 مم ، |
|
| استقامة | عشر بكرات مخصصة لتقويم عمود تشيكوسلوفاكيا 2 + استقامة 4 محطات ، إجمالي 2 وحدة تقويم. | |
| جهاز التوجيه | تجهيز ناقل الحركة ، ناقل الحركة العلوي والسفلي عن طريق الترس. | |
| سلسلة | تعتمد طريقة النقل سلاسل 1.5 بوصة | |
| اللكم |
قاع القناة ، ثقوب مفردة ومزدوجة ، ثقب دائري Φ14mm & Φ16mm ، ثقب طويل: 28 × 16mm & 28 × 14mm اختياري. الثقب القياسي: 28 × 16 مم |
|

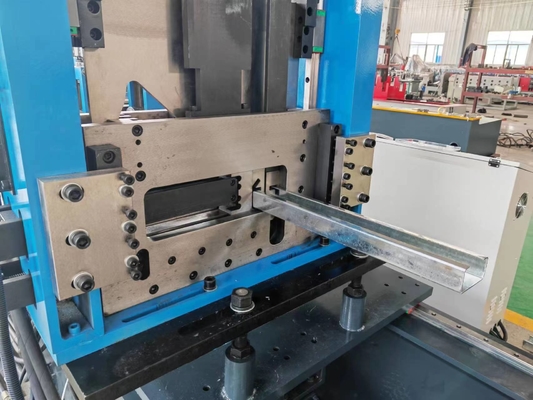

| نظام القطع | قطع |
1. نوع القطع الجديد ، لا حاجة لتغيير القالب.من 80 إلى 300. 2. شفرة القاطع: سمك 20 مم 3. بعد القطع 4. مادة القاطع: Cr12 |
| محرك | محرك هيدروليكي 22KW ، محرك 3 * 0.75Kw لتغيير الأحجام | |
| نظام التحكم | صندوق التحكم الرئيسي | 1 مجموعة ، (قابس الطيران) |
| طريقة التغيير | تغيير النماذج: تغيير كهربائي (3 محركات: 0.75 كيلو واط) | |
| تحكم خارجي | مجموعة واحدة ، من الملائم التحكم في الأمام والخلف أثناء عملية الإنتاج وعملية التصحيح. | |
| العلامة التجارية الرئيسية لقطع الغيار | PLC: دلتا ، شاشة تعمل باللمس: Weiview ، عداد: Omron ، العناصر الكهربائية: Schneider | |
| قوة | 380V ، 3Phase ، 50Hz أو كما هو مطلوب | |
| محطة هيدروليكية | المحرك الهيدروليكي | مكبس خارجي من فئة الخمس نجوم من نوع قضيب التوصيل (نينغبو هانزو) |
| محطة هيدروليكية | 22Kw ، سعة خزان الوقود 500 لتر | |
| أصل الأجزاء الرئيسية | صمام الملف اللولبي Zhejiang Yongxin | |
| نفد الجدول | س / تاي | 2 مجموعات نفاد الجداول ، 3 م / مجموعة |
| بناء |
أنبوب مربع ملحوم على كلا الجانبين. أربعة قضبان سحب الزاوية متصلة. مسامير ثابتة. 5 بكرات حاملة |
|
| متطلبات اخرى | لغة | كل عملية ، نص التعليمات يعتمد اللغة الإنجليزية |
| مظهر | يجب صقل جميع مفاصل اللحام بسلاسة ، ويجب تطبيق الطلاء بعد كشط الطين لضمان المظهر الجميل. |
3. بعض مميزات آلة تشكيل المدادة AUTO CZ
4. المنتجات النهائية للمدادة C و Z كمرجع:
5. المنتجات الموصى بها: (أنواع أخرى من آلات التشكيل بالدلفنة)
آلة تشكيل لفة الإطار LGS للفيلا الأوتوماتيكية C / Z آلة تشكيل المدادة CU Omega L furring Channel Roll Forming Machine
آلة تشكيل الأسقف ذات الطبقة المزدوجة آلة تشكيل السقف ذات القفل المشبكي آلة تشكيل أنبوب التصريف المربعة
آلة تشكيل لوحة سطح السفينة 3 مم Slio / آلة تصنيع الألواح المموجة لخزان المياه EPS / Rockwoll Z خط لوحة ساندويتش قفل
6. التعليمات
س: هل سأحصل على آلة جيدة؟نفس الشيء مع المطلوب؟
ج: نعم سيدي / سيدتي.سنفعل الجهاز وفقًا لرسم ملف التعريف الخاص بك.حول رسم ملف التعريف ، سوف نؤكد معك مرة أخرى قبل إنتاج جهازك.بعد ذلك ، بعد انتهاء الماكينة ، سنختبر الجهاز ونضمن أن الجهاز الذي تلقيته هو آلة جيدة.لأنه بعد أن تشعر بالرضا عن الجهاز ، ثم تدفع الرصيد.
س: ماذا ستفعل إذا تعطلت الآلة؟
ج: نحن نقدم ضمانًا مجانيًا لمدة 18 شهرًا ودعمًا فنيًا مجانيًا لكامل عمر أي جهاز.إذا تعذر إصلاح الأجزاء المكسورة ، فيمكننا إرسال الأجزاء الجديدة لاستبدال الأجزاء المكسورة بحرية ، لكنك تحتاج إلى دفع التكلفة الصريحة بنفسك.إذا تجاوزت فترة الضمان ، فيمكننا التفاوض لحل المشكلة ، ونقدم الدعم الفني طوال العمر الافتراضي للمعدات.
س: ما هي شروط الدفع الخاصة بك؟
ج: 1: نحن نقبل 30٪ T / T كوديعة و 70٪ T / T كرصيد قبل الشحن.
2: نقبل 100٪ L / C في الأفق
3: نحن نقبل مدفوعات ويسترن يونيون.
4: شروط الدفع الأخرى التي تريد دفعها ، يرجى إعلامي وسأراجعك وأرد عليك.
