| مكان المنشأ: | خبي |
| اسم العلامة التجارية: | JCX |
| إصدار الشهادات: | CE ISO |
| رقم الموديل: | C89 / 140 LGS آلة تشكيل الفولاذ |
| الحد الأدنى لكمية: | 1 |
|---|---|
| الأسعار: | 43,000-45,000USD/set |
| تفاصيل التغليف: | حزمة جديرة 20GP SEA أو حزمة بواسطة صندوق خشبي إذا LCL مع سلع أخرى |
| وقت التسليم: | 30-60 يوم |
| شروط الدفع: | L / C ، T / T |
| القدرة على العرض: | 1000sets في السنة |
| أبعاد الآلة (L * W * H): | 4000 مم × 800 مم × 1800 مم | وزن: | حوالي 3050 كلغ |
|---|---|---|---|
| خدمة الضمان: | 12 شهرًا وخدمة طويلة العمر | لون الجهاز: | حسب طلب الزبون |
| نوع القطع: | نظام القطع الهيدروليكي Automaitc | نظام التحكم PLC: | نظام تحكم PLC أوتوماتيكي كامل |
| إبراز: | آلة تشكيل الفولاذ الخفيف JCX,آلة تشكيل الفولاذ الخفيف PLC,آلة تشكيل إطار PLC |
||

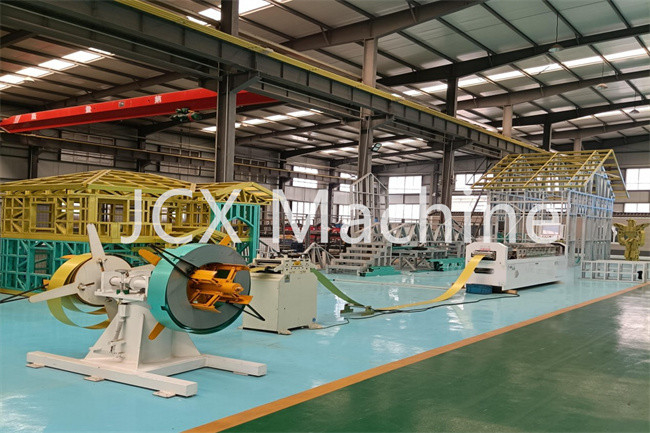

آلة تشكيل لفة تشكيل الإطارات الفولاذية ذات المقياس الخفيف C70 C89 C92 من بولي اللون للفيلا
1).آلة فك اللفة الرأسية التلقائية: 1 مجموعة
أ.استخدام تصميم شد اليد ، معرف الملف: 460mm-520mm ، ملف OD: 1400mm ، التحميل: 2000kg
ب- فك اللفائف التلقائي لتحويل التردد
ج.الطاقة: 2.2 كيلو واط
2).الإطار: باستخدام لحام اللوح الفولاذي ، التلدين الشامل لمعالجة الإجهاد ، لضمان الاستخدام طويل الأمد دون تشوه.اعتماد معالجة مركز التصنيع باستخدام الحاسب الآلي لضمان دقة الأبعاد.
3).القوس: القوس الرئيسي هو هيكل الصندوق ، الصندوق هو معالجة مركز التصنيع باستخدام الحاسب الآلي ، القوس الإضافي هو هيكل مستقل.
4).Rollingmould: الصلب يموت Cr12Mov ، بعد تصلب الفراغ HRC60-62 ° لتحسين الثقب ونهاية الوجه ، مخرطة CNC تنهي سطح الأسطوانة.
5).المحور الرئيسي: فولاذ أداة 40Cr ، معالجة حرارية للتبريد والتلطيف ، تشطيب خارجي للطحن.
6).نظام القيادة: محرك سيرفو ووصلة المخفض ، بين العجلة مع عملية غمر زيت تروس الأسنان الصلبة الدقيقة ، لضمان وقت الخدمة الطويل.
7)..النظام الهيدروليكي
أ.هيكل تخزين الطاقة وتوفير الطاقة وحماية البيئة
ب.المكونات الهيدروليكية: منتجات Bosch Rexroth الألمانية
8).اللكم
يتم استخدام مادة نموذج القوالب من الصلب أداة S45C ، وإدراج القالب مع الفولاذ عالي الجودة D2 أو SKD11 ، وأجزاء القالب مع منتجات الأرز اليابانية.
9).قطع كهربائية
أ.أصلي مستورد متحكم بالحركة و PLC
ب .. مكونات الجهد المنخفض ماركة عالمية من الدرجة الأولى
10).طابعة نفث الحبر باستخدام الحاسب الآلي
أ.تكوين الطابعة النافثة للحبر الإلكترونية عالية الجودة القائمة على المذيبات الصناعية ، طباعة الكتابة واضحة وصلبة ، سهلة التركيب
ب- الأحبار الشائعة القائمة على المذيبات ، سهلة الشراء واقتصادية الاستخدام
ج- يطبع تلقائيًا يتم إنشاؤه تلقائيًا بواسطة برنامج التصميم ، دون تدخل بشري
د.يمكن لنظام التحكم إضافة أي معلومات إضافية ، مثل اسم الشركة والشعار والمواقع الإلكترونية وما إلى ذلك.
إجمالي 8 وحدات عمل ، ولكن يمكننا أيضًا إضافة قوالب التثقيب حسب متطلباتك.
معلمات آلة تأطير c89 lgs
| المعلمات الأساسية للمعدات C89 | |
| مادة مناسبة | G300-G550 مطلي بالزنك ، مطلي بالزنك والألمنيوم |
| سمك المادة | 0.75-1.2 ملم |
| عرض المواد | 182 ملم |
| السرعة القصوى للخط | حوالي 2800 م / ساعة |
| كفاءة الإنتاج العامة | 300-700 م / ساعة |
| طاقة الوحدة الرئيسية | 7.5 كيلو واط |
| الجهد االكهربى | 380V / 50Hz / 3 مراحل |
| الطاقة الهيدروليكية | 5.5 كيلو واط |
| مجموع الطاقة للمعدات | 14.5 كيلو واط |
| حجم الاسطوانة الهيدروليكية | 120 لتر |
| وحدة التحكم عن بعد للوحدة الرئيسية | الوضع القياسي |
| اللكم يموت |
ثقب الدمل ، قطع الشطب ، شق الويب ، قطع الشفة ، ثقب الخدمة ، التأرجح ، القص ، ثقب الترباس |
| دقة الدمل | +/- 0.5 ملم |
| طائرة حبرطابعة | قياسي (مخصص وفقًا لمتطلبات المشتري) |
| حجم الآلة | حوالي 4.0 م * 1.0 م * 1.5 م |
| وزن الآلة | حوالي 3050 كجم |
| لون الجهاز | أزرق ، برتقالي ، أخضر ، أسود (يمكن أن يكون مخصصًا) |
| آلة التفكيك | الطاقة: 1.5kw ، وزن التحميل: 2000kg ، تلقائيفك |
| رقم. | وصف | كمية (تعيين) | ملاحظة |
| 1 | 3 T Electric 2 في 1 جهاز فك اللفائف والتسوية أو جهاز فك اللفائف مزدوج الرأس كخيار اختياري | 1 | ضع الملفات وافرد الملف |
| 2 | ناقل الحركة والنظام الهيدروليكي | 1 | الحزام الصلب التعريفي |
| 3 |
آلة تشكيل اللفة C89 |
1 | الجهاز الرئيسي |
| 4 | نظام طباعة مزدوج | 1 | 1 مجموعة ، قطعتين |
| 5 | نظام التحكم | 1 |
|
| 6 | طاولة نفاد الماكينة | 1 | الرسم ، يمكنك إنتاج نفسك بعد الحصول على الجهاز |
| 7 | قطع غيار وصندوق الأدوات | 1 | مجموعات كاملة من قطع الغيار اللازمة |
نظام التحكم:
| ماركة PLC |
ميتسوبيشي | العلامة التجارية اليابانية |
| علامة تجارية للجهد المنخفض / مفتاح / مشفر / زر | شنايدر | ماركة فرنسا |
| تصميم البرمجيات | فيرتكس BD | يجب أن يكون فيرتكس BD |
| التحكم في برامج الآلة | برنامج تطوير الذات | لدينا براءة اختراع حول هذه التكنولوجيا |
| يمكن أن تدعم الإنترنت أم لا | يمكن أن تدعم الإنترنت | إذا كنت بحاجة إلى جهاز تحكم عن بعد ، فيرجى التعاقد معي ، فهو يحتاج إلى تخصيص |
التطبيقات:

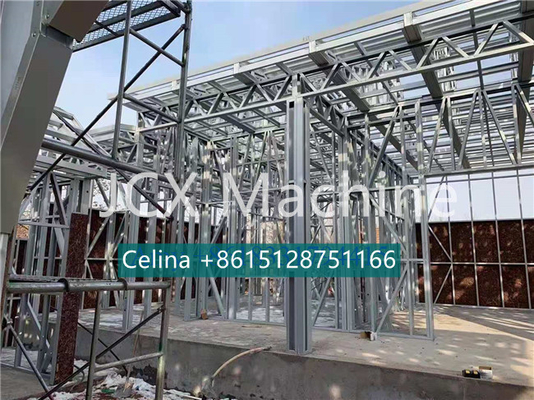

يمكن لآلة تأطير الصلب lgs أن تصنع سقف المنزل ، والأرضية ، والجدار ، والجمالون جميعًا.
نظام تشحيم أوتوماتيكي
